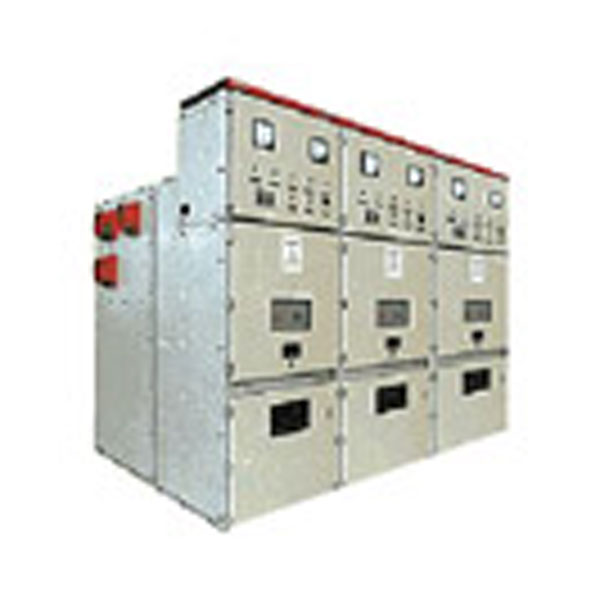

KYN44-12（Z）戶內鎧裝抽出式金屬封閉開關設備
KYN44-12（Z）戶內鎧裝抽出式金屬封閉開關設備
產品特點
KYN44□-12型鎧裝移開式戶內交流金屬封閉開關設備(以下簡稱開關設備),系3.6～12KV三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業單位配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足IEC298、GB3906及DL/T404等標準要求。具有防止帶負荷推拉斷路器手車、防止誤分、誤合斷路器、防止接地開關處于閉合位置時關合斷路器，防止誤入帶電間隔、防止在帶電時誤合接地開關的聯鎖“五防”功能，既可配用ABB公司的VD4斷路器，又可配用國產ZN63A-12（VS1）及（VSm1）ZN63M真空斷路器，實為一種性能優越的配電裝置。
技術指標
| 名 稱 | 單 位 | 參 數 | ||
| 額定電壓 | KV | 12 | ||
| 額定絕緣水平 | 1min工頻耐壓 | 相間及相對地 | KV | 42 |
| 斷 口 | 48 | |||
| 沖擊耐壓 | 相間及相對地 | 75 | ||
| 斷 口 | 85 | |||
|
輔助回路和控制回路 1min工頻耐壓 |
2 | |||
| 額定頻率 | Hz | 50 | ||
| 真空斷路器額定電流 | A | 630 1250 1600 2000 2500 3150 | ||
| 開關柜額定電流 | A | 630 1250 1600 2000 2500 3150 | ||
| 額定峰值耐受電流 | kA | 40 50 63 80 100 | ||
| 額定短時耐受電流 | kA | 16 20 25 31.5 40 | ||
| 額定短路持續時間 | S | 4 | ||
| 額定短路開斷電流 | kA | 16 20 25 31.5 40 | ||
| 額定短路關合電流（峰值） | kA | 40 50 63 80 100 | ||
| 防護等級 | 外殼IP4X，斷路器室門打開IP2X | |||
| 外形尺寸 | 寬 | mm | 800 | |
| 1000 | ||||
| 深 | 1500 | |||
| 1660 | ||||
| 高 | 2300 | |||
| 重 量 | kg | 700~1200 | ||
