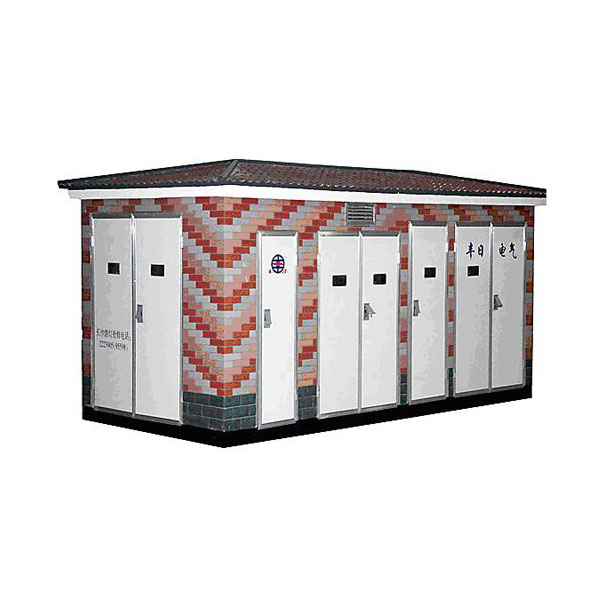

箱式變電站
產品特點
◆ 10／0.4KV系列箱變，集高壓開關設備、變壓器、低壓開關設備于一體，成套性強。
◆ 高、低壓保護完美，均等安全可靠，維護簡單。
◆ 接線方案靈活多樣，可提供智能化設計方案。
◆ 外殼形式多樣。金屬外殼有不銹鋼、鋁合金、冷軋板、彩鋼板；非金屬殼體有玻纖水泥外殼和復合板外殼。
◆ 外殼牢固、美觀，防護等級高，具有隔熱、通風、防腐等優點。
◆ 結構獨特。有通用型、緊湊型、目字型、品字型等多種結構，用戶可任意選擇。
技術參數
|
序號 |
規格型號 |
高壓側 |
低壓側 |
變壓器 |
|
1 |
額定工作電壓（KV） |
10 |
0.4 |
10/0.4 |
|
2 |
額定容量（KVA） |
|
|
50～1600 |
|
3 |
額定電流（A） |
400，630 |
100～2500 |
|
|
4 |
額定頻率（Hz） |
50 |
50 |
50 |
|
5 |
額定短時耐受電流（KA） |
16(2s) |
15 |
|
|
20(2s) |
20 |
|||
|
25(2s) |
50 |
|||
|
6 |
額定峰值耐受電流（KA） |
40 |
30 |
|
|
50 |
63 |
|||
|
63 |
110 |
|||
|
7 |
額定短路關合電流（KA） |
40 |
|
|
|
50 |
|
|||
|
8 |
工頻耐壓1min(KV) |
對地：42 |
2.5 |
油變：35 |
|
斷口：48 |
干變：28 |
|||
|
9 |
沖擊耐壓峰值（KV） |
對地：75 |
|
75 |
|
斷口：85 |
|
|||
|
10 |
額定動穩定電流（KA） |
31.5，50 |
|
|
|
11 |
額定熱穩定電流（KA/s） |
12.5/4〞 |
30/1〞 |
|
|
20/2〞 |
||||
|
12 |
額定噪聲水平（dB） |
|
|
油變≤55dB |
|
干變≤65dB |
||||
|
13 |
外殼防護等級 |
IP33 |
IP33 |
油變：IP33 |
|
干變：IP55 |
